MySQL InnoDB 内存结构详解

InnoDB 存储引擎的高性能核心源于其“内存优先”的设计理念——通过构建分层内存结构缓存热点数据、日志与核心控制信息，最大限度减少磁盘 I/O 开销（磁盘 I/O 速度较内存慢数百倍）。InnoDB 内存结构并非单一内存块，而是由缓冲池、日志缓冲区、额外内存池等核心组件构成的有机体系，各组件协同支撑事务 ACID 特性、并发控制与数据持久化。本文将从组件拆解、工作机制、物理关联、编程影响、运维优化五个层面，全面解析 InnoDB 内存结构的核心逻辑与实践价值。

一、核心组件与设计目标

InnoDB 内存结构的核心设计目标是 “以内存缓存降低磁盘依赖，以结构化管理保障并发安全”。其整体架构可分为“核心缓存层”“日志缓冲层”“控制管理层”三大层级，各层级包含多个功能组件，具体组成如下：

核心缓存层：缓冲池（Buffer Pool），包含数据页缓存、索引页缓存、插入缓冲、自适应哈希索引等子组件，是内存结构中占比最大（通常为系统内存的 50%-80%）的核心模块。
日志缓冲层：日志缓冲区（Log Buffer），临时存储待刷盘的重做日志（Redo Log），减少重做日志的磁盘 I/O 次数。
控制管理层：额外内存池（Additional Memory Pool）、锁结构内存、事务系统内存等，用于存储 InnoDB 内部管理数据结构（如页控制块、锁信息、事务状态）。

各组件并非孤立工作，而是通过“数据流转”与“状态同步”紧密关联。例如：事务执行时，先修改缓冲池中的数据页，同时将修改记录写入日志缓冲区，事务提交时再将日志缓冲区内容刷盘，最终由后台线程将缓冲池中的脏页同步到磁盘数据文件。

二、核心缓存层：缓冲池（Buffer Pool）

缓冲池是 InnoDB 内存结构的“核心中枢”，其本质是一块连续的内存区域，用于缓存从磁盘加载的数据页（Table Data）与索引页（Index Pages）。当查询需要访问数据时，InnoDB 优先从缓冲池查找（缓存命中），未命中时才从磁盘加载并放入缓冲池，以此减少磁盘随机 I/O 开销。

2.1 缓冲池的内部结构与管理机制

2.1.1 基本组成：页与控制块

缓冲池以“页”为基本存储单位，每页大小与磁盘数据页一致（默认 16KB，可通过 innodb_page_size 配置）。每个数据页对应一个“控制块”（Control Block），用于存储页的元数据（如页号、表空间 ID、脏页标记、LRU 位置等）。控制块与数据页一一对应，共同占用缓冲池空间，因此实际可缓存的页数量略少于缓冲池总大小。

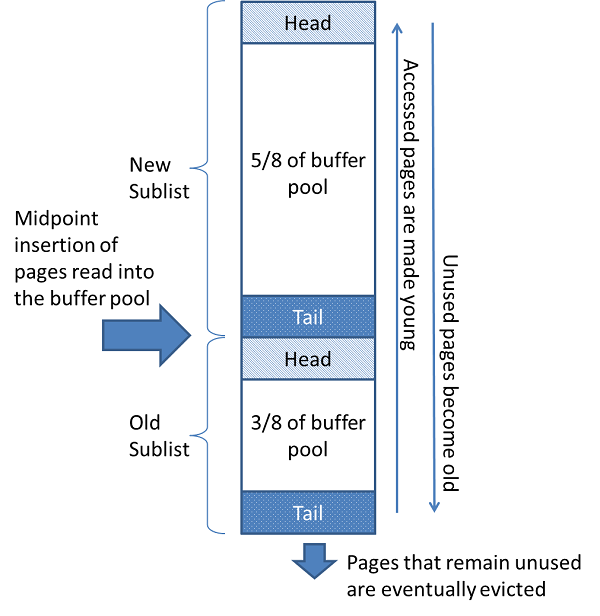

2.1.2 核心管理算法：LRU 变体（新生代-老生代分离）

缓冲池采用 改进版 LRU（最近最少使用）算法 管理页的淘汰与保留，核心优化是将 LRU 链表分为“新生代（New Sublist）”与“老生代（Old Sublist）”两段，避免全表扫描等操作一次性驱逐大量热点数据页。

其核心规则如下：

默认 3/8 的缓冲池空间分配给老生代，5/8 分配给新生代，两段的分界为“中点（Midpoint）”。
新页从磁盘加载后，并非插入链表头部，而是插入老生代的中点。若该页在后续被频繁访问（如查询命中），则被提升到新生代头部；若未被频繁访问，则逐渐向老生代尾部移动，最终被淘汰。
新生代与老生代的页均会随时间“老化”：未被访问的页逐渐向尾部移动，尾部的页即为“最近最少使用”的页，缓冲池满时优先被淘汰。

该设计的核心价值：防止全表扫描（如 SELECT * FROM t_user）加载的大量冷数据一次性占据新生代，导致真正的热点数据被淘汰，保障高并发查询性能。

2.1.3 关键子组件：提升特定场景性能

缓冲池内部包含多个专用子组件，针对特定场景优化 I/O 性能，无需用户干预，由 InnoDB 自动管理：

（1）插入缓冲（Change Buffer）

原称“Insert Buffer”，用于缓存 非唯一二级索引 的 DML 操作（INSERT/UPDATE/DELETE）变更。核心目标是将“随机 I/O”转化为“批量 I/O”，减少二级索引的磁盘访问次数。

工作机制：当对非唯一二级索引执行插入/更新时，若对应的二级索引页未在缓冲池中，InnoDB 不直接访问磁盘，而是将变更记录写入插入缓冲；后续当该二级索引页被加载到缓冲池（如查询命中），或后台线程（Master Thread）定期触发合并时，将插入缓冲中的变更批量合并到实际的二级索引页，最终同步到磁盘。

适用场景：非唯一二级索引的批量插入/更新（如电商订单表的“用户 ID+订单时间”二级索引），可显著提升写入性能；不适用主键索引（唯一且有序，写入为顺序 I/O，无需缓冲）与唯一二级索引（需校验唯一性，必须访问磁盘）。

（2）自适应哈希索引（Adaptive Hash Index, AHI）

InnoDB 自动为频繁访问的索引页热点数据构建内存哈希索引，将 B+ 树索引的“范围查找优势”与哈希索引的“等值查找优势”结合，加速 WHERE primary_key = ... 这类等值查询。

核心特性：

自动构建：无需用户创建，InnoDB 监控索引访问频率，对高频等值查询的索引前缀自动构建哈希索引。
动态调整：当热点数据变化时，自动更新或删除哈希索引；MySQL 5.7 及以上支持分区（由 innodb_adaptive_hash_index_parts 控制，默认 8 个分区），减少锁竞争。
按需禁用：对于 LIKE 模糊查询（如 WHERE name LIKE '%zhang'）或非等值查询为主的 workload，AHI 收益有限，可通过 innodb_adaptive_hash_index = OFF 禁用，减少内存与 CPU 开销。

（3）预读缓冲（Read-Ahead）

InnoDB 基于“局部性原理”（访问某页时，大概率会访问相邻页），提前将磁盘上的相邻数据页加载到缓冲池，减少后续查询的磁盘 I/O。分为两种预读策略：

线性预读：当访问到某 extent（连续 64 个页）的最后一个页时，触发将下一个 extent 加载到缓冲池。
随机预读：当缓冲池中已加载某 extent 的多个离散页时，触发将该 extent 的所有页加载到缓冲池。

2.2 缓冲池与物理存储的关联

缓冲池是磁盘数据的“内存镜像”，与磁盘文件的交互通过“脏页刷盘”与“冷页加载”实现：

冷页加载：查询未命中缓冲池时，从磁盘数据文件（.ibd）加载对应页到缓冲池。
脏页刷盘：缓冲池中的页被修改后，成为“脏页”（控制块标记为脏），后台线程（Page Cleaner Thread）异步将脏页刷写到 .ibd 文件；若缓冲池满，也会触发脏页刷盘以释放空间。刷盘遵循“WAL（Write-Ahead Logging）”原则——必须先将修改记录写入 Redo Log，再刷写脏页，保障数据持久性。

三、日志缓冲层：日志缓冲区（Log Buffer）

日志缓冲区是一块循环内存区域，用于临时存储待写入磁盘 Redo Log 的日志记录（Redo Entry）。其核心价值是“批量写入”——将事务执行过程中的高频小日志写入，转化为批量的磁盘顺序写入，显著提升事务提交性能。

3.1 核心工作机制与刷盘策略

事务执行时，对数据页的每一次修改都会生成一条 Redo Log 记录（包含表空间 ID、页号、修改内容、LSN 等信息），先写入日志缓冲区；当满足特定条件时，将日志缓冲区的内容刷写到磁盘 Redo Log 文件（ib_logfile0/1）。刷盘时机由参数 innodb_flush_log_at_trx_commit 控制，该参数直接决定事务持久性与性能的平衡：

参数值	刷盘逻辑	持久性	性能	适用场景
1（默认）	每次事务提交时，立即将日志缓冲区内容写入 OS Cache 并调用 `fsync()` 刷盘	最高（零丢失）	较低（频繁 fsync 开销）	金融、支付等核心业务（必须保障持久性）
0	事务提交时不刷盘，后台线程每秒批量刷盘一次	最低（宕机可能丢失 1 秒内数据）	最高（无提交时 I/O 等待）	测试环境、非核心日志存储
2	事务提交时写入 OS Cache，后台线程每秒刷盘一次	中等（OS 崩溃可能丢失缓存数据）	中等（减少 fsync 次数）	高并发非核心业务（如社交点赞、评论）

补充刷盘触发条件：除事务提交外，当日志缓冲区使用量达到 1/2 时，或后台线程（Master Thread）每 1 秒，也会触发一次刷盘（无论参数配置如何）。

3.2 日志缓冲区的大小配置与影响

日志缓冲区大小由 innodb_log_buffer_size 控制，默认 16MB。对于大事务（如批量插入 100 万条数据）或包含大 LOB 字段（如 TEXT、BLOB）的事务，建议适当调大（如 64MB 或 128MB），避免因缓冲区满导致频繁刷盘，影响性能。

-- 查看当前日志缓冲区大小（单位：字节）
SHOW VARIABLES LIKE 'innodb_log_buffer_size';

-- 动态调整为 64MB（MySQL 5.7+ 支持动态调整）
SET GLOBAL innodb_log_buffer_size = 67108864;

四、控制管理层：其他核心内存组件

除缓冲池与日志缓冲区外，InnoDB 还需要少量内存用于存储内部管理数据结构，这些组件共同构成“控制管理层”，保障引擎正常运行。

4.1 额外内存池（Additional Memory Pool）

用于存储 InnoDB 内部核心数据结构的元数据，如缓冲池页的控制块、文件句柄信息、锁结构、事务状态信息等。在 MySQL 5.6 及之前，需通过 innodb_additional_mem_pool_size 配置大小；MySQL 5.7+ 及 8.0 中，该参数已废弃，InnoDB 会自动从操作系统动态分配内存，无需手动配置。

核心影响：当缓冲池极大（如 100GB）时，控制块等元数据所需内存也会增加，若额外内存池不足，InnoDB 会频繁向操作系统申请内存，可能导致性能波动。

4.2 锁与事务系统内存

用于存储并发控制相关的数据结构，包括：

锁结构：行级锁、表级锁的元数据（如锁类型、锁定对象、持有事务 ID、等待队列），存储于缓冲池或额外内存池。
事务系统内存：活跃事务链表、事务 ID 分配、Read View（MVCC 一致性快照）等，保障事务隔离性与原子性。

该区域内存占用随并发事务数增加而增长，若并发事务过多（如超过 max_connections），可能导致内存不足，需通过运维监控控制并发量。

4.3 MySQL 8.0 新增：缓冲池持久化与恢复

MySQL 8.0 引入“缓冲池持久化”特性，核心是将缓冲池的状态（如页的缓存情况、LRU 链表顺序）保存到磁盘的 ib_buffer_pool 文件，数据库重启后无需重新从磁盘加载所有热点数据，可快速恢复缓冲池状态，减少冷启动时间。

配置参数：innodb_buffer_pool_dump_at_shutdown = ON（默认开启，关闭时 dump 状态）、innodb_buffer_pool_load_at_startup = ON（默认开启，启动时加载）。

五、多维度解读：物理、编程与运维视角

5.1 物理结构视角：内存与磁盘的协同

InnoDB 内存结构与磁盘文件形成“缓存-持久化”闭环，核心交互流程如下：

查询流程：缓冲池 → 未命中 → 磁盘 .ibd 文件加载页 → 缓冲池缓存 → 返回结果。
更新流程：事务修改 → 缓冲池脏页 + 日志缓冲区 Redo Log → 事务提交 → 日志缓冲区刷盘（Redo Log 文件） → 后台线程刷脏页到 .ibd 文件。
崩溃恢复：重启后 → 重放 Redo Log 文件 → 恢复缓冲池脏页 → 同步到 .ibd 文件。

5.2 编程视角：SQL 优化与内存结构的关联

SQL 语句的编写直接影响内存结构的使用效率，合理的 SQL 可最大化利用缓存，提升性能：

5.2.1 优化缓存命中：避免全表扫描

-- 反例：全表扫描，加载大量冷数据到缓冲池，污染 LRU 链表
SELECT * FROM t_order;

-- 正例：使用索引查询，仅加载索引页与目标数据页，提升缓存命中率
SELECT id, order_no FROM t_order WHERE user_id = 100;

5.2.2 利用插入缓冲：非唯一二级索引优化

-- 场景：订单表 t_order 有非唯一二级索引 idx_user_create_time (user_id, create_time)
-- 批量插入时，插入缓冲会缓存二级索引变更，提升写入性能
INSERT INTO t_order (user_id, order_no, create_time)
VALUES (100, 'ORDER10001', NOW()),
       (100, 'ORDER10002', NOW()),
       (101, 'ORDER10003', NOW());

注意：若二级索引为唯一索引（如UNIQUE KEY idx_order_no (order_no)），插入缓冲无法生效（需校验唯一性，必须访问磁盘）。

5.2.3 避免长事务：减少内存占用与锁竞争

-- 反例：长事务持有锁，占用事务内存，阻塞其他事务
BEGIN;
UPDATE t_user SET age = 25 WHERE id = 100;
-- 此处执行外部接口调用（耗时较长）
COMMIT;

-- 正例：拆分事务，减少内存占用时间
UPDATE t_user SET age = 25 WHERE id = 100;
COMMIT;
-- 单独执行外部接口调用

5.3 运维视角：内存结构配置、监控与优化

5.3.1 核心参数配置：基于服务器内存规划

以 32GB 内存服务器为例，推荐配置（my.cnf）：

[mysqld]
# 缓冲池大小：建议为物理内存的 50%-70%，32GB 内存配置 24GB
innodb_buffer_pool_size = 24G
# 缓冲池分片：多实例时拆分，减少锁竞争（默认 8 个）
innodb_buffer_pool_instances = 8
# 日志缓冲区大小：大事务场景调大到 64MB
innodb_log_buffer_size = 64M
# Redo Log 刷盘策略：核心业务保障持久性
innodb_flush_log_at_trx_commit = 1
# 缓冲池持久化：开启冷启动加速
innodb_buffer_pool_dump_at_shutdown = ON
innodb_buffer_pool_load_at_startup = ON
# 自适应哈希索引：等值查询为主时开启
innodb_adaptive_hash_index = ON

5.3.2 内存结构监控：关键指标查询

通过INFORMATION_SCHEMA 与 SHOW ENGINE INNODB STATUS 监控内存结构状态：

-- 1. 查询缓冲池核心统计信息
SELECT
  POOL_ID,
  BUFFER_POOL_SIZE / 1024 / 1024 AS BUFFER_POOL_SIZE_MB,
  FREE_BUFFERS,
  DIRTY_BUFFERS,
  HIT_RATE  -- 缓冲池命中率（需 > 99%，否则需调大缓冲池）
FROM INFORMATION_SCHEMA.INNODB_BUFFER_POOL_STATS;

-- 2. 查询缓冲池中各表的页缓存情况
SELECT
  TABLE_NAME,
  COUNT(*) AS PAGE_COUNT,
  SUM(DATA_SIZE) / 1024 / 1024 AS DATA_SIZE_MB
FROM INFORMATION_SCHEMA.INNODB_BUFFER_PAGE
WHERE TABLE_NAME LIKE '%t_user%'  -- 替换为目标表名
GROUP BY TABLE_NAME;

-- 3. 查看日志缓冲区状态（需解析 SHOW ENGINE INNODB STATUS 输出）
SHOW ENGINE INNODB STATUS;

注意：查询 INNODB_BUFFER_PAGE 表会扫描整个缓冲池，性能开销大，生产环境建议在低峰期执行或在测试环境复现后查询。

5.3.3 性能优化：基于内存结构的调优思路

缓冲池命中率低（< 99%）：调大 innodb_buffer_pool_size，或优化 SQL 提升索引命中率。
日志缓冲区频繁刷盘：调大innodb_log_buffer_size，或合并小事务为批量事务。
冷启动时间长：开启缓冲池持久化特性，或使用 innodb_buffer_pool_dump_now 手动 dump 缓冲池状态。
AHI 锁竞争严重：调大 innodb_adaptive_hash_index_parts 增加分区数，或禁用 AHI。

六、核心总结与常见误区

6.1 核心总结

InnoDB 内存结构的核心是“缓冲池+日志缓冲区”，前者优化读性能（缓存热点数据），后者优化写性能（批量日志刷盘）。
缓冲池的 LRU 变体算法、插入缓冲、AHI 等设计，均是为了平衡“缓存利用率”与“并发性能”，避免单一场景（如全表扫描、批量写入）影响整体性能。
内存结构与磁盘文件的协同遵循 WAL 原则，保障事务持久性；MySQL 8.0 的缓冲池持久化特性，进一步优化了冷启动效率。
编程与运维需围绕**“最大化缓存命中、减少内存浪费、平衡性能与持久性”**展开，核心参数（如innodb_buffer_pool_size）需结合硬件与业务场景配置。

6.2 常见误区

误区 1：缓冲池越大越好。纠正：过大的缓冲池会占用操作系统内存，导致文件缓存不足；且缓冲池分片后，每个分片的管理开销增加，建议不超过物理内存的 70%。
误区 2：日志缓冲区越大越好。纠正：超过业务需求的日志缓冲区会增加刷盘时的 I/O 开销，一般 16MB-64MB 足够，大事务场景可适当调大。
误区 3：AHI 一定提升性能。纠正：非等值查询为主的 workload（如范围查询、模糊查询）中，AHI 无收益且消耗内存与 CPU，应禁用。
误区 4：事务提交后数据立即写入 .ibd 文件。纠正：事务提交仅保证 Redo Log 刷盘，缓冲池脏页异步刷盘，数据持久性由 Redo Log 保障。
